Att välja rätt slangkoppling är avgörande för att få en säker, tät och effektiv anslutning mellan slangar, pumpar, tankar och annan utrustning. Camlock, Storz, klokoppling och kardankoppling är alla vanliga lösningar, men de är konstruerade för olika typer av användning och har olika fördelar.
Vilken koppling som är rätt val beror bland annat på medium, tryck, dimensioner, material och hur ofta anslutningen ska kopplas isär. I den här guiden går vi igenom skillnaderna mellan de vanligaste alternativen och vad du bör kontrollera innan du väljer.
Hos AutoReel hittar du ett brett sortiment av slangkopplingar för industriella applikationer, vätskehantering, tryckluft och andra användningsområden. Sortimentet omfattar Camlock, Kardan, Storz och klokopplingar.
Vad skiljer Camlock, Storz, klo- och kardankopplingar åt?
Alla fyra typerna används för att ansluta slang eller rör, men själva konstruktionen och låsningen skiljer sig åt. Det påverkar hur snabbt kopplingen kan monteras, vilka anslutningar den är kompatibel med och vilka typer av arbetsmiljöer den passar för.
Camlock-kopplingar använder låsarmar och består normalt av en han- och honkoppling. Storz är däremot en symmetrisk kopplingsprincip där båda sidor passar ihop. Klokopplingar låses genom att två klor förs samman och vrids, medan Kardan är en kraftigare snabbkoppling som är utvecklad för tät anslutning i rör- och slangsystem.
Det finns därför ingen slangkoppling som är bäst för alla situationer. För att välja rätt behöver du utgå från hela systemet – från pump och slang till medium, drift och anslutningspunkt.
När är Camlock-kopplingar rätt val?
Camlock-kopplingar är ett vanligt val när slangar behöver kunna anslutas och kopplas loss snabbt. Kopplingen låses med två armar på honkopplingen, vilket gör att den kan hanteras utan att en gängad anslutning behöver skruvas ihop varje gång.
Det gör Camlock idealisk i många industriella miljöer där samma slang exempelvis flyttas mellan en pump, tank eller annan utrustning. De används för olika typer av vätskor och materialtransport, men specifikationer för medium, tryck och temperatur måste alltid kontrolleras för den aktuella modellen.
AutoReels sortiment omfattar bland annat Camlock i aluminium samt rostfritt och syrafast utförande. Rostfria Camlock finns i flera varianter och anslutningstyper för slang och rör.
Hur fungerar en Camlock-koppling?
En Camlock-koppling består normalt av en hankoppling och en honkoppling med två låsarmar. När hankopplingen förs in fälls armarna ned och låser anslutningen. Packningen i honkopplingen hjälper samtidigt till att skapa en tät och säker anslutning.
Det finns flera utföranden beroende på hur kopplingen ska integreras i systemet. En variant kan exempelvis ha invändig gänga och en annan utvändig gänga, medan en tredje används direkt som slanganslutning. Det gör systemet flexibelt när man behöver ansluta slangar till olika typer av utrustning.
När du väljer Camlock är det viktigt att kontrollera att rätt dimension, material och packning används. En koppling kan passa rent mekaniskt men ändå vara olämplig om materialet eller tätningen inte är kompatibel med vätskan.
När ska du välja Storz?

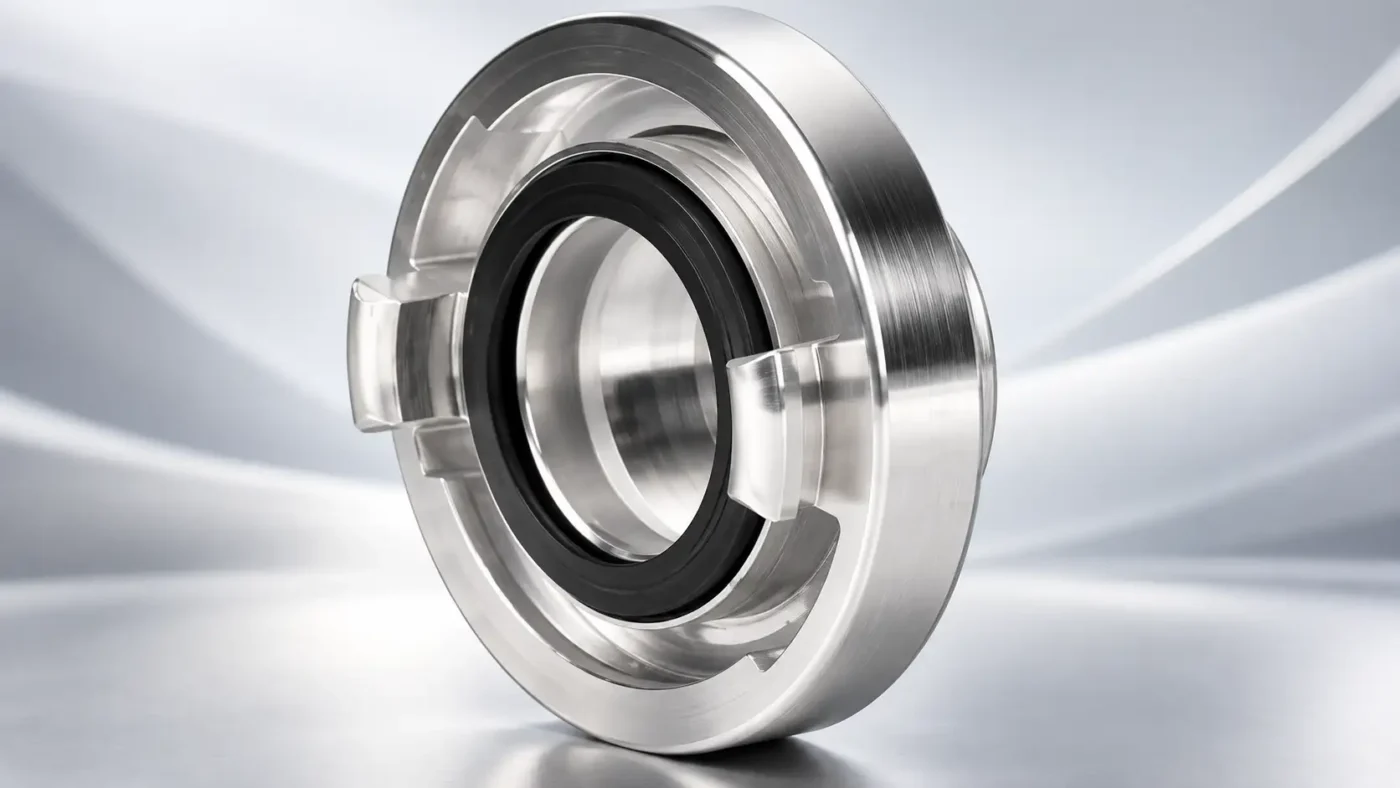

Storz-kopplingar är en annan typ av snabbkoppling som används när man vill kunna göra en snabb och säker anslutning. En viktig skillnad är att Storz är symmetriskt. Det finns alltså inte en traditionell han- och hondel, eftersom två kopplingar med samma passande knaggavstånd kan anslutas till varandra.
Det gör Storz praktiskt i system där slangar ofta behöver kopplas om eller förlängas. Kopplingstypen används bland annat som brandkoppling och för transport av vätskor, luft, pulver och granulat. AutoReels Storz-sortiment finns med bland annat slanganslutning, invändig eller utvändig gänga och adaptrar.
Storz är därför ett bra alternativ när snabb hantering och flexibilitet är viktiga. Kontrollera alltid rätt storlek och kopplingsmått, eftersom två Storz-kopplingar fortfarande behöver ha kompatibla dimensioner för att kunna kopplas samman.
Vad är en klokoppling och när används den?
En klokoppling känns igen på de två klorna som används för låsning. Delarna pressas samman och vrids så att klorna griper tag i varandra. Konstruktionen är enkel och gör det snabbt att koppla och lossa en slang.
Klokopplingar används ofta i system där enkel och robust slanghantering är viktig. En stor fördel är att själva anslutningen går snabbt att göra, vilket passar bra när slangar flyttas eller byts regelbundet.
Precis som med andra snabbkopplingar behöver du kontrollera att kopplingen är avsedd för rätt medium, arbetstryck och dimension. Undvik att kombinera delar enbart för att de ser ut att passa – rätt kompatibilitet är avgörande för både täthet och säker drift.
När är en kardankoppling rätt koppling?
Kardankopplingar används i rör- och slangsystem där man vill ha en robust snabbkoppling med säker låsning. AutoReels Kardan M42 är konstruerad för både tryck och vakuum och är försedd med automatisk låsspärr.
Det gör lösningen intressant för mer krävande industriella installationer. För den aktuella Kardan M42 anger AutoReel ett maximalt arbetstryck på 12,5 bar för vätskor och 8 bar för tryckluft samt ett maximalt vakuum på 80 procent. Modellen finns i stål, aluminium och rostfritt stål.
Kardankoppling kan därför vara ett bra alternativ när driftförhållandena ställer högre krav på låsning och en tät och pålitlig anslutning.
Camlock eller Storz – vad ska du välja?
Valet mellan Camlock eller Storz handlar i första hand om systemets konstruktion och hur kopplingen ska användas. Camlock har en tydlig han-/honprincip och låses med armar. Storz är en symmetrisk konstruktion där kompatibla kopplingar kan anslutas direkt till varandra.
Välj Camlock när du vill ha en lättanvänd kopplingsprincip med många möjligheter till gängade anslutningar, slanganslutningar och olika material. Välj Storz när den symmetriska kopplingsprincipen är en fördel, exempelvis när flera slangar snabbt ska kunna kopplas samman i olika kombinationer.
Har du redan ett befintligt slangsystem är kompatibilitet ofta den avgörande faktorn. Det är sällan praktiskt att byta kopplingsstandard utan anledning. Utgå därför först från den utrustning och de anslutningar som redan finns.
Hur påverkar materialvalet vilken koppling du behöver?
Materialet är minst lika viktigt som själva kopplingstypen. Aluminium är lätt och används i många applikationer, medan rostfritt stål är ett vanligt val när korrosionsbeständighet och tålighet är prioriterade. AutoReel erbjuder sina industriella slangkopplingar i flera material och anger bland annat aluminium, mässing och rostfritt stål i sortimentet.
Camlock-kopplingar i rostfritt stål kan vara lämpliga i miljöer med högre krav på korrosionsbeständighet. I andra system kan aluminium vara ett mer praktiskt val på grund av den lägre vikten. Camlock-kopplingar i mässing och även andra material kan förekomma beroende på applikation och behov.
Kontrollera kemisk kompatibilitet och eventuella nödvändiga godkännanden innan kopplingen tas i bruk. Materialet i både kopplingskropp och tätningar måste fungera med det medium som transporteras.
Hur viktiga är packning, temperatur och kemisk kompatibilitet?
Packningen har stor betydelse för kopplingens täthet. Nitril, EPDM och andra elastomerer har olika egenskaper och lämpar sig för olika vätskor och temperaturintervall. Det räcker därför inte att en slangkoppling har rätt mekaniska dimensioner.
AutoReels Storz-kopplingar levereras exempelvis med sug- och trycktätning i nitrilkvalitet, med möjlighet till andra kvaliteter. För andra kopplingar bör den aktuella produktens specifikationer kontrolleras på samma sätt.
Extrema temperaturer eller aggressiva medier kan påverka både packningen och kopplingens material. Om systemet används för kemisk hantering är det därför avgörande för att säkerställa en tät och säker anslutning att både koppling, tätning och slang är avsedda för mediet.
Vad ska du kontrollera innan du väljer rätt variant?
Börja med att kontrollera slangens dimension och vilken typ av slanganslutning som krävs. Ta därefter reda på vilken kopplingsstandard som redan finns på pump, tank, maskin eller annan utrustning. Behöver du en invändig eller utvändig gänga måste även gängtyp och storlek stämma.
Arbetstryck, vakuum, temperatur och medium är nästa steg. En koppling som används för vanlig bevattning har inte nödvändigtvis samma krav som en koppling för kemikalier, industriell rengöring eller materialtransport.
Tänk även på hur utrustningen används i praktiken. Om slangen kopplas loss många gånger per arbetsdag blir enkel låsning och snabb hantering extra viktigt. I en mer permanent installation kan andra egenskaper väga tyngre.
Vanliga frågor om Camlock, Storz och andra slangkopplingar
Kan Camlock och Storz kopplas direkt till varandra?
Nej, det är olika kopplingssystem. Om två olika standarder behöver kombineras krävs en lämplig adapter eller annan övergång. Kontrollera alltid att hela anslutningen är dimensionerad för systemets tryck och medium.
Är Camlock en snabbkoppling?
Ja. Konstruktionen gör att kopplingen snabbt kan öppnas och stängas med låsarmarna utan att anslutningen behöver skruvas samman vid varje användning.
Har Storz en hankoppling och honkoppling?
Nej. Storz är en symmetrisk kopplingsprincip där kompatibla sidor passar samman. Det är en av de tydligaste skillnaderna mellan Camlock och Storz.
Vilken koppling är bäst för industri?
Det beror på applikationen. Camlock passar många typer av vätskehantering och frekventa slangbyten, Storz är praktiskt när en symmetrisk snabbkoppling behövs, klokoppling ger en enkel och snabb anslutning och Kardan kan vara lämplig för robusta tryck- och vakuumsystem. Rätt val avgörs av hur systemet faktiskt ska användas.
